Les longerons sont des éléments indispensables dans la construction d’une aile d’avion. Et les évidements rectangulaires et circulaires sont utiles pour loger efficacement les clés d’aile. Une fois qu’on sait faire ça, on peut aussi utiliser cette technique pour créer des évidements pour alléger l’aile et passer des câbles.

Un longeron est un type d’évidement parmi d’autres.

Pour l’exemple, nous allons partir d’un projet de découpe d’aile qui ressemble à ça :

Projet de découpe d'aile avant ajout d'un logeron

Créer un évidement dans un projet de découpe au fil chaud

Dans le menu de Jedicut, cliquez sur Outils, et Gestion des longerons.

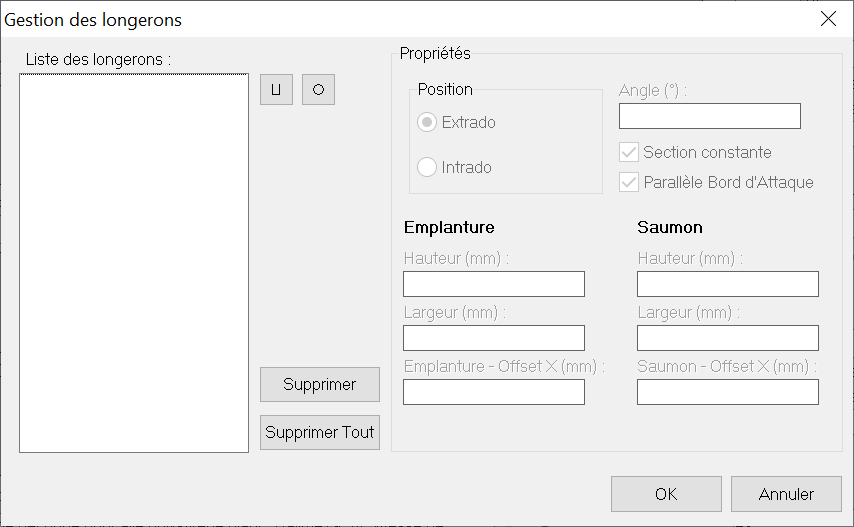

Créer un longeron

Depuis cette fenêtre il est possible d’inclure des évidements dans la découpe active (la découpe sur laquelle vous travailliez avant d’ouvrir la fenêtre de configuration des longerons).

Un évidement a les caractéristiques suivantes :

  • Une forme : rond ou rectangle,
  • Hauteur (exprimée en mm),
  • Largeur (exprimée en mm),
  • Angle (inclinaison exprimée en degré),
  • Offset X (exprimée en mm) : positionnement du longeron par rapport au bord d’attaque

Créer un évidement

Pour créer un évidement, il suffit de cliquer sur un de ces boutons en fonction de la forme que vous souhaitez obtenir.

Forme carrée ou ronde

Si vous choisissez la forme rectangulaire, voici ce que vous verrez.

Régler longeron rectangulaire

La liste de gauche contient tous les évidements que vous aurez ajoutés au projet de découpe au fil chaud. En cliquant sur un élément de la liste, tous les réglages seront visibles.

Position

La position permet de choisir si l’évidement est situé à l’extrado, ou l’intrado de la forme à découper.

Angle

L’angle permet de réaliser des longerons perpendiculaires ou parallèles au bord du profil, d’orienter les évidements.

Section constante

Cette option permet d’avoir la même forme de chaque côté de la découpe, à l’emplanture et au saumon. Dans le cas contraire, vous pouvez choisir de faire des cônes, ou des évidements rectangulaires avec des tailles différentes.

Parallèle au bord d’attaque

Cette option permet de ne pas avoir à gérer l’offset sur les X, c’est-à-dire le décalage avec le bord d’attaque de l’aile ou le début de la forme à découper. Le parallélisme est ainsi facilité.

Dimension

Hauteur, largeur, ou diamètre de l’évidement, exprimés en mm.

Offset (décalage)

L’offset sur l’axe X est le décalage avec le bord d’attaque de l’aile ou le début de la forme à découper.

Enregistrer les modifications du projet de découpe

Cliquez sur Ok et vous verrez le projet de découpe au fil chaud mis à jour avec l’évidement.

Découpe d'aile avec longeron

Remarque : vous pouvez observer que le tracé du rectangle « dépasse » au-dessus de la forme à découper. Ce ne sera pas le cas lors de la découpe de l’aile puisque Jedicut va faire les calculs adéquats comme vous pourrez le voir en cliquant sur Fichier et Aperçu avant découpe.

Aperçu de la découpe du longeron
