Cycle de découpe, le chemin du fil chaud

Jedicut est le premier logiciel de découpe au fil chaud qui a proposé la possibilité de définir précisément le chemin qui sera emprunté par le fil chaud lors de la découpe d’une forme. Ce chemin, c’est le cycle de la découpe.

Découpe classique extrado puis intrado en sortant du bloc de matière entre les 2, découpe en une passe, découpe débutant par le bord d’attaque ou le bord de fuite, découper plusieurs fois la même forme, enregistrer des mouvements que vous faites régulièrement, avec ou sans chauffe, en vitesse de découpe ou en vitesse rapide, tout est possible !

Le principe du cycle de la découpe

Dans le menu de Jedicut, cliquez sur Outils puis Cycle de découpe.

Cycle de la découpe

En agrandissant la fenêtre, vous pourrez voir l’ensemble des fonctionnalités.

Réglage du cycle de la découpe

Cette fenêtre se décompose en 5 espaces :

  • En haut : les options permettant de gérer l’affichage,
  • A gauche : le choix du cycle de découpe parmi 3 types,
  • Au centre : le dessin du cycle de découpe que vous avez préparé,
  • A droite : les réglages détaillés du cycle de découpe,
  • En bas : les boutons pour valider et annuler les modifications.

Les options d’affichage

Choix du côté emplanture ou saumon

Le cycle de découpe doit être défini pour l’extrado et pour l’intrado. En cliquant sur l’un ou sur l’autre, l’affichage change.

Agir sur le dessin du cycle de découpe

Affichage du cycle de découpe

4 boutons permettent d’agir sur l’affichage :

  • Zoom + pour grossir le dessin,
  • Zoom – pour rétrécir le dessin,
  • ° pour afficher ou masquer les points du profil,
  • Un bouton pour réinitialiser l’affichage.

Plusieurs cycles peuvent être enregistrés

Le cycle de découpe du projet actif

En cliquant sur Ma découpe, Jedicut affiche le cycle de découpe du projet de découpe actif (celui qui est ouvert). Le cycle sera enregistré dans le fichier du projet de découpe au fil chaud.

Le cycle de découpe par défaut

En cliquant sur Par défaut, Jedicut affiche le cycle de découpe qui sera utilisé lors de la création d’un nouveau projet de découpe. Si vous utilisez toujours le même cycle, vous n’aurez pas à le créer pour chaque nouveau projet 🙂

Le cycle de découpe « raccourci »

En cliquant sur Raccourci, Jedicut affiche un cycle de découpe qui sera déclenché chaque fois que vous appuierez sur le bouton P1 présent dans le panneau de contrôle manuel de la machine.

Attention : Ce cycle ne doit pas contenir de profil.

Les mouvements possibles dans le cycle de la découpe

Etapes du cycle de découpe

Le cycle de découpe peut être composé de 6 types de mouvement :

  • Verticale : Déplacement vertical du fil chaud,
  • Horizontale : Déplacement horizontal du fil chaud,
  • Extrado : Partie haute du profil (en théorie…),
  • Intrado : Partie basse du profil (en théorie…),
  • P : Ajouter un temps de pause dans le déplacement du fil (attendre la stabilisation de la température du fil, ou attendre que le fil soit correctement tendu dans la matière…)
  • Oblique : Déplacement en diagonal du fil chaud.

Chaque mouvement peut être présent plusieurs fois dans le cycle avec des réglages différents à chaque fois.

Pour ajouter un mouvement, il suffit de cliquer sur le bouton adéquat. Le mouvement est alors ajouté à la liste.

Pour voir les caractéristiques d’un mouvement, il suffit de cliquer sur le mouvement qui nous intéresse dans la liste.

Pour changer l’ordre des mouvements, cliquez sur l’élément à déplacer, puis cliquez sur les boutons avec les flèches haut et bas.

Les caractéristiques du mouvement

Caractéristiques des mouvements du cycle de découpe

Chaque mouvement a ses propres caractéristiques :

  • Déplacement (exprimée en mm) ,
  • Lissage : il faut cocher cette case lorsque le fil est dans la matière (en vitesse de découpe),
  • Inverser : cette option n’est utilisable que pour les mouvements extrado et intrado, et permet de les parcourir à l’envers,
  • Type de mouvement : Neutre (Jedicut ne mémorise pas la distance parcourue), Comptabilisé (Jedicut mémorise la distance parcourue sur les axes concernés), Raz Compteur (le mouvement réalisé sera l’opposé de tout ce que Jedicut aura mémorisé).
  • Vitesse: choisissez si le déplacement se fait à la vitesse de découpe ou à la vitesse rapide.
  • Spécialité : cette valeur sert à faire le lien entre les 2 valeurs de hauteur que vous pourriez saisir dans votre projet de découpe et un mouvement du cycle. Cette astuce permet de ne pas avoir à modifier le cycle de découpe à chaque découpe. Il suffit de saisir la valeur dans le projet de découpe au fil chaud.

Dans le cas de la pause, le déplacement est remplacé par la Durée (exprimée en millisecondes).

Dans le cas du mouvement oblique, le déplacement est remplacé par 2 distances.

Pour finir les boutons Supprimer et Supprimer tout permettent réciproquement de supprimer un élément de la liste et de vider la liste.

Les points clés de la découpe (ou points de synchronisation)

Les points clés, appelés aussi points de synchronisation, permettent de synchroniser l’avancement du fil côté gauche et côté droit du fil.

Imaginez que vous avez conçu 2 formes différentes avec des évidements dans votre logiciel de CAO préféré. Il serait dommage que le fil chaud commence à découper le premier évidement de la forme 1, alors que la découpe hors évidement n’est pas encore fini sur la forme 2. Vous voyez le désastre ? 🙂

Il suffit de mettre méthodiquement des points de synchronisation sur les profils de l’emplanture et du saumon. Il faut le même nombre de points de synchronisation sur chaque profil.

2 points de synchronisation obligatoires

Avez-vous remarqué que le profil de cet exemple avait 2 carrés notés 1 et 2. Ce sont les points de synchronisation obligatoires : la découpe commence au point 1 de chaque côté, et se termine au moment au point 2 de chaque côté.

Point de synchronisation de début de la découpe

Les points 1 et 2 ne peuvent pas être supprimés. Mais ils peuvent être déplacés au gré de vos besoins, redéfinissant ainsi la répartition des points entre extrado et intrado.

Pour déplacer un point de synchronisation, cliquez sur le point et maintenez enfoncer le clic, et relâchez le point à l’emplacement désiré.

Exemple déplacement du point 2
Exemple déplacement du point 2

Important : N’oubliez pas de cliquer sur Appliquer pour mettre à jour le dessin du cycle.

Exemple déplacement point de synchronisation

Vous voyez le problème ? 🙂

Les points de synchronisation spécifiques à votre projet de découpe

Points de synchronisation du profil

Ajouter un point de synchronisation

Cliquez sur le bouton au carré blanc, puis déplacez le nouveau point de synchronisation à la position voulue.

Déplacer un point clé

Cliquez sur le point de synchronisation à déplacer, maintenez le clic enfoncé, allez à la position désirée, et relâchez le clic.

Astuce : Si vous n’êtes pas sûr de la position des points du profil, cliquez sur le bouton au petit rond 🙂

Affichage du cycle de découpe
Afficher les points d'un profil

Supprimer un point de synchronisation

Cliquez sur le point concerné, et cliquez sur le bouton à la croix rouge.

Supprimer tous les points de synchronisation

Cliquez sur le bouton aux 2 croix rouges.

Si vous pensez qu’il manque quelque chose dans ce guide ou si vous trouvez une erreur, laissez un commentaire 😉

Et si vous avez des questions, rendez vous sur votre forum de découpe au fil chaud préféré

Évidement rectangulaire, carré, et longeron

Les longerons sont des éléments indispensables dans la construction d’une aile d’avion. Et les évidements rectangulaires et circulaires sont utiles pour loger efficacement les clés d’aile. Une fois qu’on sait faire ça, on peut aussi utiliser cette technique pour créer des évidements pour alléger l’aile et passer des câbles.

Un longeron est un type d’évidement parmi d’autres.

Pour l’exemple, nous allons partir d’un projet de découpe d’aile qui ressemble à ça :

Projet de découpe d'aile avant ajout d'un logeron

Créer un évidement dans un projet de découpe au fil chaud

Dans le menu de Jedicut, cliquez sur Outils, et Gestion des longerons.

Créer un longeron

Depuis cette fenêtre il est possible d’inclure des évidements dans la découpe active (la découpe sur laquelle vous travailliez avant d’ouvrir la fenêtre de configuration des longerons).

Un évidement a les caractéristiques suivantes :

  • Une forme : rond ou rectangle,
  • Hauteur (exprimée en mm),
  • Largeur (exprimée en mm),
  • Angle (inclinaison exprimée en degré),
  • Offset X (exprimée en mm) : positionnement du longeron par rapport au bord d’attaque

Créer un évidement

Pour créer un évidement, il suffit de cliquer sur un de ces boutons en fonction de la forme que vous souhaitez obtenir.

Forme carrée ou ronde

Si vous choisissez la forme rectangulaire, voici ce que vous verrez.

Régler longeron rectangulaire

La liste de gauche contient tous les évidements que vous aurez ajoutés au projet de découpe au fil chaud. En cliquant sur un élément de la liste, tous les réglages seront visibles.

Position

La position permet de choisir si l’évidement est situé à l’extrado, ou l’intrado de la forme à découper.

Angle

L’angle permet de réaliser des longerons perpendiculaires ou parallèles au bord du profil, d’orienter les évidements.

Section constante

Cette option permet d’avoir la même forme de chaque côté de la découpe, à l’emplanture et au saumon. Dans le cas contraire, vous pouvez choisir de faire des cônes, ou des évidements rectangulaires avec des tailles différentes.

Parallèle au bord d’attaque

Cette option permet de ne pas avoir à gérer l’offset sur les X, c’est-à-dire le décalage avec le bord d’attaque de l’aile ou le début de la forme à découper. Le parallélisme est ainsi facilité.

Dimension

Hauteur, largeur, ou diamètre de l’évidement, exprimés en mm.

Offset (décalage)

L’offset sur l’axe X est le décalage avec le bord d’attaque de l’aile ou le début de la forme à découper.

Enregistrer les modifications du projet de découpe

Cliquez sur Ok et vous verrez le projet de découpe au fil chaud mis à jour avec l’évidement.

Découpe d'aile avec longeron

Remarque : vous pouvez observer que le tracé du rectangle « dépasse » au-dessus de la forme à découper. Ce ne sera pas le cas lors de la découpe de l’aile puisque Jedicut va faire les calculs adéquats comme vous pourrez le voir en cliquant sur Fichier et Aperçu avant découpe.

Aperçu de la découpe du longeron

Si vous pensez qu’il manque quelque chose dans ce guide ou si vous trouvez une erreur, laissez un commentaire 😉

Et si vous avez des questions, rendez-vous sur votre forum de découpe au fil chaud préféré 😉

Créer un projet de découpe au fil chaud

Découper au fil chaud une aile d’avion ou une forme

Une découpe au fil chaud d’aile, ou une découpe de forme dans Jedicut nécessite au minimum 2 éléments :

  • Un profil pour l’emplanture et un profil pour le saumon (ou forme de gauche et forme de droite),
  • Les cordes de l’aile (ou tailles des formes à découper).

Si vous ne découpez pas d’aile d’avion, alors ça suffit 🙂

Si vous découpez une aile d’avion, il y a 2 réglages complémentaires :

  • Le vrillage à l’emplanture et le vrillage au saumon (ce réglage peut être utile avec une forme),
  • Les épaisseurs relatives des profils qui peuvent être modifiées dans certains cas (i.e. quand le calcul est possible).

Créer un nouveau projet de découpe au fil chaud

Pour créer un nouveau projet de découpe dans Jedicut, cliquez sur Fichier, puis Nouveau, et enfin Découpe Aile.

Créer un projet de découpe au fil chaud

Choisir les formes à découper

Pour choisir la première forme à découper (à l’emplanture), il suffit de cliquer sur ce bouton :

Si la forme à découper sur le 2° côté (au saumon) est la même que la première, il suffit de cocher Profil symétrique.

Sinon, cliquez sur le bouton à droite de Saumon et choisissez une 2° forme.

Créer un projet de découpe au fil chaud

Comme lorsque vous éditez un profil, il est possible de zoomer dans l’image, et de recentrer le dessin si besoin avec ces boutons.

Zoomer et recentrer le dessin

Les tailles des formes (cordes de l’aile)

La corde représente la distance entre la projection sur l’axe des X des points situés aux 2 extrémités de la forme. Ce principe fonctionne pour n’importe quelle forme. C’est la largeur de la forme.

Vous devez entrer les cordes de l’emplanture et du saumon dans les cases correspondantes.

Le vrillage des formes

Pour chaque profil, vous avez la possibilité de choisir une valeur de Vrillage.

Jedicut propose une option permettant de choisir si vous souhaitez visualiser ou non le vrillage.

La peau des formes

Si vous souhaitez réaliser un coffrage de 1mm par exemple, il faut utiliser cette valeur comme Epaisseur de la peau.

Attention : Vérifier que la peau calculée est bien à l’intérieur de votre forme. Si ce n’est pas le cas, cliquez sur la case Inverser.

Commentaire pour décrire le projet de découpe au fil chaud

La zone Description est un champ de texte libre pour saisir toute information que vous jugerez utile.

Avant de réaliser la découpe

Dans le cycle de découpe qui sera suivi par le fil chaud, vous utilisez peut-être les notions Hauteur de départ et Hauteur de dégagement. Dans ce cas, vous aurez besoin de les renseigner dans cette fenêtre.

  • La hauteur de départ de la découpe : mouvement synchronisé vertical de la machine avant de débuter la découpe,
  • La hauteur de dégagement : mouvement synchronisé vertical nécessaire pour sortir du polystyrène (selon le cycle configuré).

Et pour finir, n’oubliez pas de choisir si vous découpez l’aile droite ou l’aile gauche !

Enregistrer le projet

Après avoir créé une découpe, il est possible de la sauvegarder afin de pouvoir les réutiliser. Les fichiers de découpe de Jedicut ont l’extension JDC.

Créer et modifier une forme à découper au fil chaud

Jedicut permet la saisie, la modification et la sauvegarde des formes à découper au fil chaud. Ces formes peuvent être de nature diverses :

  • Découper un profil d’aile d’avion,
  • Découper des fuselages d’avion,
  • Découper des lettres,
  • Découper des décorations,
  • Découper des jeux pour les enfants,
  • Découper des moules,
  • Découper des protections pour emballage…

Jedicut ne remplace pas un logiciel de conception de profils d’aile d’avion qui permet entre autres de calculer les caractéristiques des profils, mais tout le monde n’en possède pas et ils sont parfois compliqués à utiliser. Jedicut ne remplace pas non plus un logiciel de CAO.

Jedicut propose une interface simple pour créer des formes et les modifier rapidement.

Les formats de fichiers compatibles avec Jedicut

3 formats de fichier sont compatibles avec Jedicut :

  • DXF : Format largement répandu dans le monde de la CAO.
  • PRF : Format de fichier d’un logiciel de gestion de profil d’aile d’avion, utilisé dès la première version de Jedicut,
  • JDP : Format de forme de Jedicut. Ce format permet d’ajouter une description à la forme qu’on souhaite utiliser.
  • DAT : Ce format a la particularité d’être très répandu sur internet. C’est notamment le format de fichier des profils issus des grandes bases de données de profils disponibles sur internet. Ce format n’étant pas complètement normalisé, il se peut que certains fichiers ne s’ouvrent pas. J’ai testé avec succès 3 différents types de fichiers dat.
  • COR : Ce format ressemble au format DAT avec quelques particularités. J’ai créé un plugin pour ce format de fichier suite à une demande postée sur le forum. Le plugin est disponible en version beta sur le forum et je n’ai jamais eu de réponse sur son bon fonctionnement.

Ouvrir une forme dans Jedicut

Dans le menu, cliquez sur Fichier et Ouvrir.

L’explorateur de fichiers de Windows s’ouvre, et par défaut le type de fichier proposé est Découper Aile (*.jdc).

Ce format de fichier est utilisé pour les projets de découpe, et pas pour les profils.

Explorateur de fichier

Cliquez sur Découper Aile (*.jdc) et choisissez le format de fichier qui vous intéresse. Ou cliquez sur Tous (*.*) pour tout voir.

L’écran est composé de plusieurs parties :

  • Dessin de la forme,
  • Liste des points de la forme et leurs coordonnées,
  • L’épaisseur relative (pratique pour les ailes d’avion),
  • Une description.

Dessin de la forme

Jedicut permet de visualiser la forme. Il est possible de :

  • Zoomer pour voir plus de détails : une liste déroulante propose plusieurs valeurs de grossissement.
  • Déplacer le dessin : avec la souris, maintenez le clic enfoncé et déplacer votre souris pour déplacer le dessin. Relâchez le clic à l’endroit souhaité.
  • Réinitialiser l’affichage : quand on se perd dans le dessin, un clic sur le bouton situé à gauche du zoom et tout rentre dans l’ordre.

Coordonnées des points de la forme

En haut à droite de la capture d’écran se trouvent les coordonnées de l’extrado, celles de l’intrado se trouvant en dessous.

Sélectionnez un point du profil avec un clic gauche. Faites un clic droit et vous pourrez :

  • Insérer un point : pour ajouter un point entre 2 autres,
  • Supprimer un point.

Pour appliquer une nouvelle valeur, il suffit de cliquer sur le bouton ‘Appliquer’, on voit alors apparaître le tracé du profil ainsi que la nouvelle valeur de l’épaisseur relative.

L’épaisseur relative

L’épaisseur relative est calculée lorsque la forme le permet. Si c’est le cas, elle sera modifiable.

Description

Lors le format de fichier le permet, vous pouvez ajouter, modifier ou supprimer la description du profil. Il s’agit d’un texte libre pour vos annotations personnelles.

Et si j’utilise un autre format de fichier ?

La compatibilité de Jedicut peut être étendue grâce au système de plugin de Jedicut. Il est donc plus rapide d’ajouter la compatibilité avec un nouveau format de fichier. Des plugins ont été développés avec Delphi, d’autres avec C++.

Pour en savoir plus, un guide a été rédigé pour les développeurs.

Si vous pensez qu’il manque quelque chose dans ce guide ou si vous trouvez une erreur, laissez un commentaire 😉

Et si vous avez des questions, rendez-vous sur votre forum de découpe au fil chaud préféré 😉

Créer du G-Code avec Jedicut (GRBL, LinuxCNC…)

Jedicut est capable de produire des fichiers GCode pour machine CNC 4 axes comme les machines CNC pour la découpe au fil chaud.

Qui utilise du G-Code ?

Dans le monde de la machine à commande numérique, le G-Code est un langage standard très connu et très utilisé, inventé au début des années 1960, et normalisé par ISO en 1980. Ce langage permet de décrire tous les ordres que la machine doit suivre : rotation des moteurs, activer un laser, gérer la vitesse de la machine-outil, contrôler la température d’un fil chaud…

Exemple GCode fil chaud

Les machines CNC interprètent les déplacements qui sont encodés avec ce langage.

Les étapes à suivre quand on utilise du G-Code sont les suivantes :

  • Vous utilisez le logiciel de dessin de votre choix pour créer des formes,
  • Vous utilisez Jedicut, votre logiciel de découpe au fil chaud préféré pour créer le fichier G-Code de votre découpe sur 4 axes avec un fil chaud,
  • Vous utilisez l’interpolateur de votre choix pour transférer le fichier G-Code sur votre machine CNC : LinuxCNC, GRBL…,
  • Votre machine exécute toutes les commandes décrites dans le fichier.

Attention : L’utilisation de l’assistant de découpe de Jedicut est obligatoire pour produire du G-Code (la raison est complexe à expliquer…).

Limite : Jedicut génère du G-Code dans un repère relatif. Certains interpolateurs nécessitent des ordres exprimés dans un repère absolu. J’attends que quelqu’un en fasse la demande, car ça demande un peu de travail.

Comment créer du G-Code pour la découpe fil chaud avec Jedicut

Pour utiliser cette fonction, il suffit d’aller dans les options de Jedicut, section « Communication ».

Ensuite, sélectionnez le plugin « G-Code ».

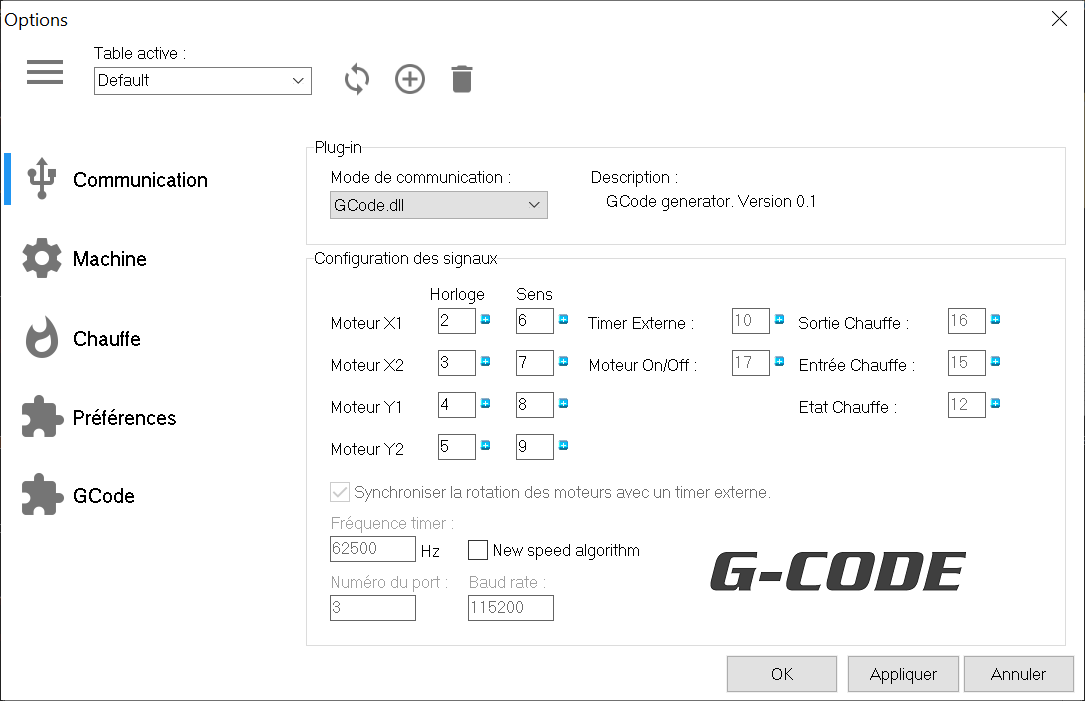

Plugin GCode sélectionné

Vous verrez apparaitre une nouvelle page d’options.

Options GCode

Les options et réglages du G-Code dans Jedicut

Emplacement

Répertoire dans lequel seront générés les fichiers G-Code.

Unité

Unité de mesure : millimètres ou inches.

Vitesse

2 modes de contrôle des vitesses des moteurs sont proposées :

  • Constante : l’interpolateur a la responsabilité d’adapter les vitesses de rotation des moteurs pour un déplacement du fil à la vitesse idéale.
  • Asservie : l’interpolateur se contente d’interpréter les ordres du fichier G-Code .

Séparateur décimal

Séparateur des décimales : « , » (virgule) ou « . » (point) en général.

Temps

Unité de temps pour quantifier les temps de pause durant les découpes. 3 valeurs possibles :

  • Milliseconde,
  • Seconde,
  • Minutes.

Commandes d’en-tête des fichiers G-Code.

Un fichier G-Code contient un en-tête avec plusieurs types de commandes :

  • Des commandes statiques imposées par Jedicut (à priori universelles, si ce n’est pas le cas il est possible de les adapter),
  • Des commandes paramétrables via des options de Jedicut (ex : Unité de mesure),
  • Des commandes paramétrables via la saisie libre dans les options de Jedicut.

Valeur par défaut :

( SET CUTTER COMPENSATION )
G40
( SET TOOL LENGTH OFFSET )
G49
( SET PATH CONTROL MODE )
G64
( SET FEED RATE MODE )
G94

Nom des axes / Nom des moteurs

Chaque interpolateur utilise sa propre terminologie. Par exemple : XYUV, XYAB, XYZV…

Activer/Désactiver les commentaires

Avec cette option, vous avez la possibilité d’inclure des commentaires dans le fichier G-Code qui sera généré par Jedicut.

Choix des caractères de début et de fin des commentaires

En fonction de votre interpolateur, les commentaires ne sont pas écrits de la même façon. Vous avez la possibilité de choisir le caractère de début et le caractère de fin des lignes de commentaires.

Exemple : « ( » ou « %% » ou …

Régler la machine dans Jedicut pour le G-Code

Après cette étape de configuration, cliquez sur « Machine » pour régler les vitesses.

Quand on utilise le plugin G-Code, la page de réglage des options de la machine change : les réglages des pas et des vitesses sont grisés (inutilisables), et les champs « Estimation en mm/s » sont renommés en « Vitesse de découpe » et « Vitesse rapide ».

Réglage machine avec GCode

Saisissez les valeurs correspondant à votre machine, et Jedicut génèrera les commandes G1 selon le cycle de découpe que vous aurez choisi.

Astuce : Si vous souhaitez revenir sur votre configuration à base de port parallèle ou de port USB, il vous suffit de sélectionner votre plugin de communication et vous retrouvez tous vos réglages comme avant.

Si vous avez besoin d’aide, direction le forum de Jedicut et de la découpe CNC au fil chaud 🙂
