Introduction
Voici mon alimentation du type ATX qui provient d’un PC acheter d’occasion chez un assembleur pour 5€. Elle a une puissance de 400W (avec 200W ça marche aussi bien).
Dans toutes les alim on peut trouver du 12V et du 5V et parfois du 3.3V ainsi que des tensions négatives mais sous de faibles intensités.
Elle alimente les moteurs pas à pas de ma table de découpe ou mon chargeur de batterie.
A l’intérieur on voir sur la carte que le les fils sont disposés par paquets et que la tension délivrée par chaque couleur de câble et clairement écrite.
- Fil rouge : +5V
- Fil noir : 0V (masse)
- Fil jaune : +12V
- Fil orange : +3,3V
Notez que j’ai dû raccorder le fil vert à la masse sans quoi l’alimentation ne peut pas démarrer. Il existait aussi un fil gris et les fils des tensions négatives qui ont été simplement coupés (pas utiles).
J’ai fait le choix de ne garder que 3 fils pour chaque tension :
- Pour le 0V, le 5V et le 12V il ne faut pas en mettre moins à cause des ampères qui peuvent circuler,
- Pour le 3,3V un fil aurait pu suffire.
Les charges
Pour qu’une alimentation fournisse entre 12V à 11.5V en charge, il faut impérativement que le 5V débite en permanence un courant de 1 à 2A.
Pour ça il y a 2 options :
- Utiliser une ampoule 12W, je trouves que ça prend beaucoup de place dans une si petite boite mais ça fait un bien joli photophore…
- Utiliser des résistances : soit une grosse ou plusieurs petites en parallèle (voir photo).
Valeurs et puissances des résistances à placer entre le 0V et le 5V
| Conso | 1 résistance | 2 résistances en // | 3 résistances en // | 4 résistances en // | 5 résistances en // |
| 1A | 4.7 O/10W | 10 O/5W | 15 O/3W | 20 O/3W | 22 O/2W |
| 1,5A | 3.3 O/15W | 6.8 O/8W | 10 O/5W | 12 O/5W | 15 O/3W |
| 2A | 2.7 O/20W | 4.7 O/10W | 6.8 O/8W | 10 O/5W | 12 O/3W |
Obtenir des tensions supérieures à 12V
Pour le 13.8V, je vous conseil ce lien : http://www.legallou.com/Modelisme-Tech/Alimentation/AT-ATX.html
Pour les autres tensions vous trouverez quelques montages ici : http://www.decoupecnc.be/pour_commencer.htm
Comment câbler vos alimentations pour avoir la bonne tension
Avec 2 alimentations

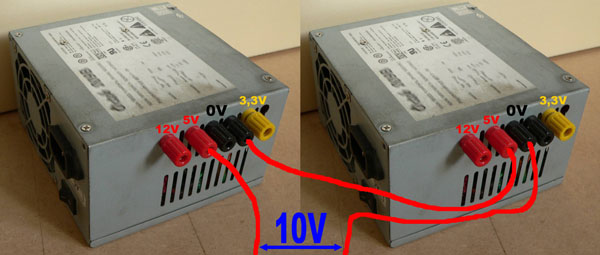

Le 10V
Le 17V
Pour cette tension on peut être tenté de n’utiliser qu’une seule alimentation mais ce serait une lourde erreur puisque ce câblage mettrait votre alimentation en cours circuit.
Le 24V
Avec 3 alimentations
Le 15V
Le 22V
Le 29V
Le 36V
Avec 4 alimentations
Le 20V
Le 27V
Le 34V
Le 41V
Le 48V
Maintenant c’est à vous de choisir !
Auteur : Marc
